籃式過濾器/ Backet Strainer

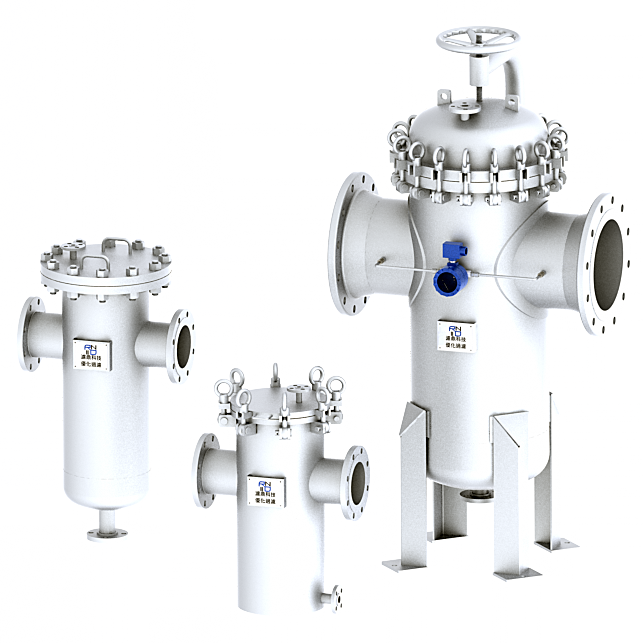

籃式過濾器外型圖

濾鼎科技所提供的籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍後，固體雜質顆粒被阻擋在濾藍內，而潔淨的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排淨流體，拆卸法蘭蓋，清洗後重新裝入即可。因此，使用維護極為方便。

籃式過濾器型式 　　
1、主要有單籃式過濾器及雙籃式切換過濾器。 　　
2、按照管路可以進出口水平設計，其濾網可平口亦可斜口。 　　
3、孔目數的選擇主要考慮需攔截的雜質粒徑，依據介質流程要求而定。



■ 過濾類型：管線型手動清洗過濾

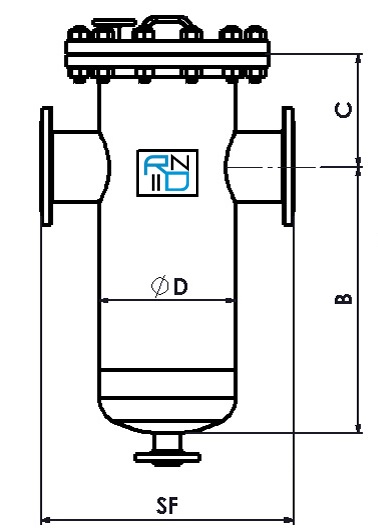

外型尺寸圖

y_strainer

設計與製造符合ASME B31.4 ASME B31.3 或 ASME Section VIII,Div 1

標準蓋板型式為螺栓式
10”以上配備吊耳與吊桿

                        結構材料:

  • 本體……………………………………A53B 或 A106B
  • 管嘴……………………………………A53B或106B
  • 法蘭……………………………………A105

連接方式:2”-24”
RF,FF,RTJ 法蘭或對銲口

 管帽……………………………………A234WPB或A285C
  • 補強板…………………………………A285C
  • 濾籃……………………………………304SS
  • 墊片……………………………………金屬渦卷夾石墨
  • 螺栓……………………………………A193-B7
  • 螺帽……………………………………A194-2H

RATING

150# (尺寸單位:mm)

NPS(INCHES)

2"

3"

4"

6"

8"

10"

12"

14"

16"

18"

20"

24"

BODY DIMENSIONS

A

350

350

400

450

550

700

800

850

950

1000

1000

1100

B

200

200

300

370

460

560

670

800

900

1100

1200

1300

C

100

120

150

200

220

250

300

300

350

400

450

500

F

168

168

219

273

323.9

406

457

508

610

610

711

762

J

90

100

130

160

220

300

330

380

450

450

550

600

K

160

160

200

280

400

450

600

700

800

1000

1100

1200



如需更詳細資料及其他型式，請直接接洽我司，謝謝







典型適用行業及流體

■ 適用行業：水處理、造紙、石油化工、生物製藥、塗料、油墨、油脂、食品飲料等
■ 適用液體類型：水、海水、煤油、蛋白質、油墨、顏料、塗料、樹脂、橡膠、乙醇、巧克力、油、果汁、冷卻液、柴油等等
■ 主要過濾作用：去除大顆粒，定值篩分，淨化流體，保護關鍵設備

相關配件

壓力表

可選用差壓表或是壓力表顯示其差壓，其設定值到了，代表必須更換清洗濾網

吊桿

當大尺寸(10")以上均配置吊桿裝置

濾網備品

可多購買濾網備品，以備更換濾網不中斷過濾.
